用最亮的激光器致敬祖國七十華誕

  1949年10月1日天安門城樓上毛主席以他特有的雄渾聲音宣告了共和國的誕生，到2019年，共和國即將迎來70華誕。

  這七十年，改天動地，也驚天動地。在接下來的歲月里，風云激蕩的世界將看到中國在“高端制造”領域的不斷突破。高亮度光纖激光器是高端制造領域的核心技術；大科激光銳意創(chuàng )新，努力研發世界一流的光纖激光器產品。為了致敬祖國七十華誕，大科人利用自己的第一代核心優勢產品——最亮的2000瓦單模光纖激光器，創(chuàng )作了激光工藝作品《奮進“70”年》。

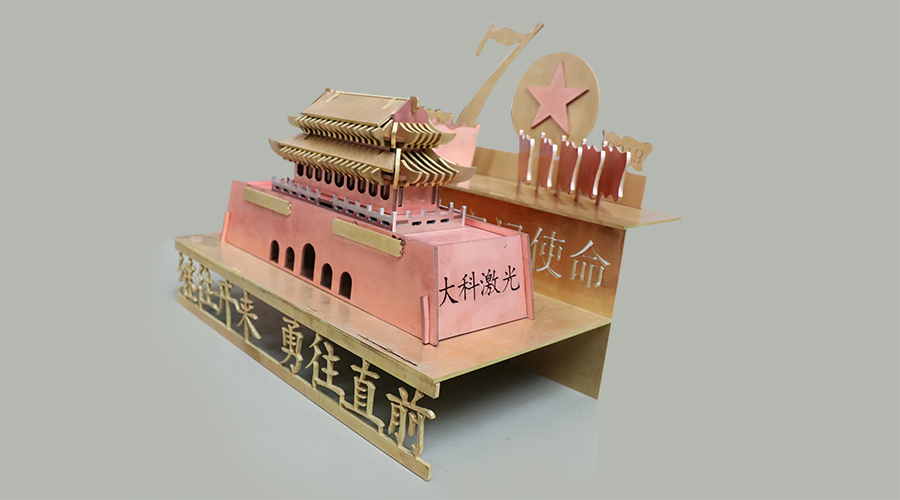

 圖1 奮進“70”年

  作品以慶祝祖國70華誕為主題，用代表性的建筑——天安門城樓為主景，后排在紅旗簇擁之中的“70”字樣特別突出，代表祖國從1949~2019的70年奮進歷程。作品以習總書記提出的“不忘初心，牢記使命”和“繼往開來、勇往直前”主題教育字樣作為支撐，兩側有大科激光標識。作品以臺階的方式呈現，給人以鮮明的層次感，寓示著祖國不斷向上發展，代表了大科人對祖國生日最誠摯的祝福。

  整個作品由紫銅、黃銅和6061鋁合金三種高反材料組成，運用了激光切割、激光焊接和激光打標三大工藝。銅、鋁及其合金等高導熱系數、高電導率材料的激光加工工藝一直是激光加工領域的技術瓶頸，這些材料具有在固態下對激光的吸收率特別低、但熔化后其吸收率會(huì )大大增加的特性。要對這些高反射材料實施激光加工，相應的激光器應該具備以下兩個特性：（1）優秀的抗高反能力；（2）出色的光束質量。大科第一代核心優勢產品2kW單?？垢叻催B續光纖激光器DK-YSM2000AR，光束質量因子M2小于1.2，接近衍射極限，采用多重措施處理工件的反射光，在高反材料的切割、焊接方面具有無與倫比的優勢。

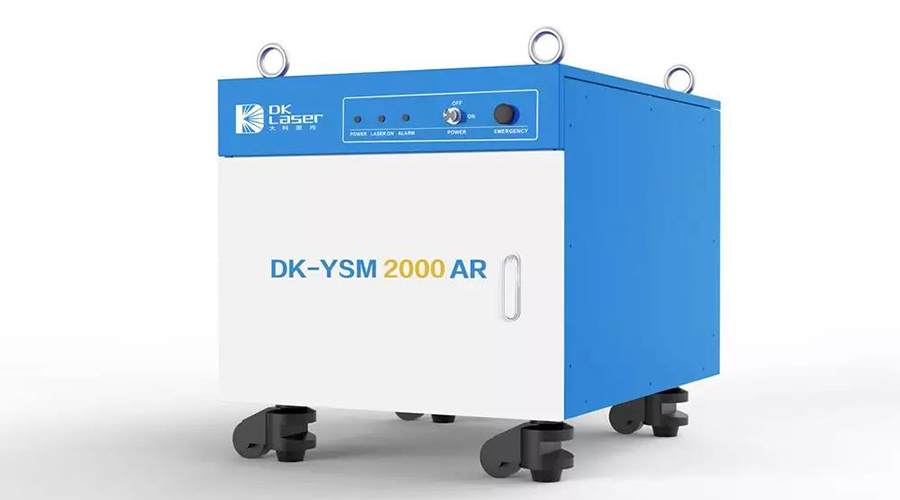

圖2  DK-YSM 2000AR

  由于紫銅具有良好的導熱性，在切割過程中材料的邊緣會(huì )產生嚴重的熱影響區。為了減少切割的熱影響痕跡，通常會(huì )采用空氣進行切割，但其切割效率低且切割斷面粗糙。為了解決紫銅的切割質量和效率問題大科激光改用氧氣切割，不僅切割效率提升了200%，而且切割斷面光滑；同時，通過改變激光器的出光模式，可以明顯的減少切割邊緣的熱影響區。目前，大科激光2kW抗高反型單模單諧振腔光纖激光器可以實現不銹鋼、鋁合金、黃銅的最大切割厚度為10mm，紫銅的最大切割厚度為6 mm，也是唯一能實現4mm紫銅連續長時間無報警高質量切割，切割邊緣無明顯熱影響痕跡的激光器。DK-YSM2000AR單?？垢叻催B續光纖激光器可兼顧薄板的高速切割與中厚板的亮面切割，實測薄板切割能力明顯優于3000W多模產品，并可實現長時間無誤警連續切割高反射金屬材料。

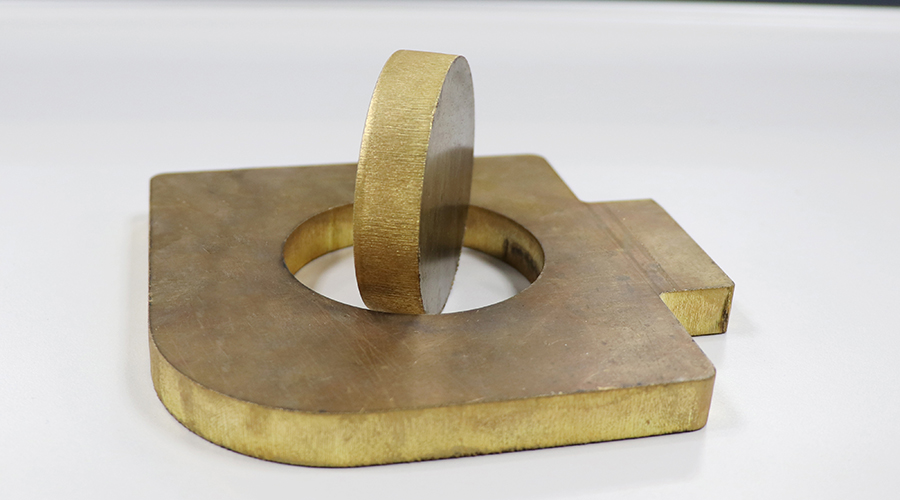

圖3  10mm黃銅連續切割

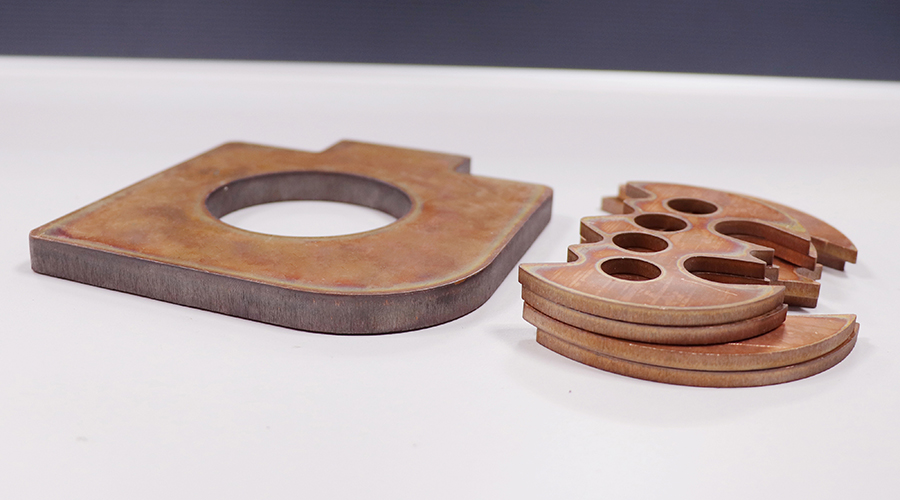

圖4  6mm紫銅連續切割

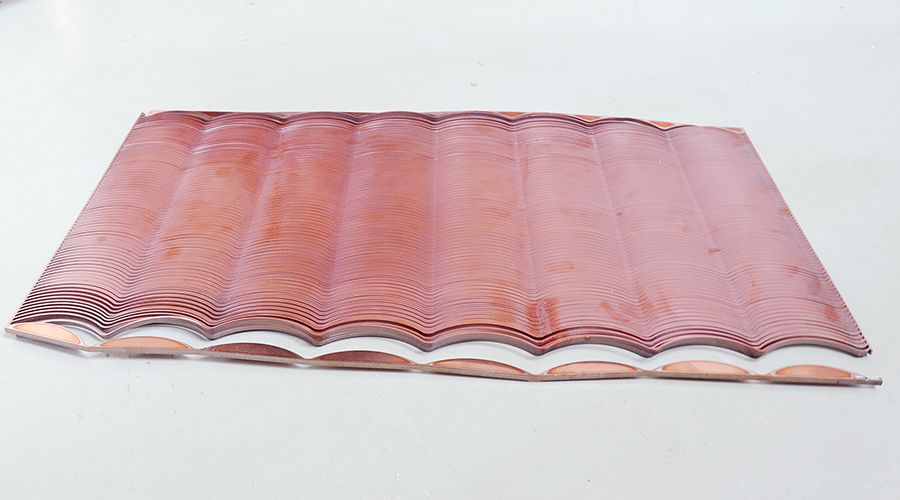

圖5  4mm紫銅連續切割

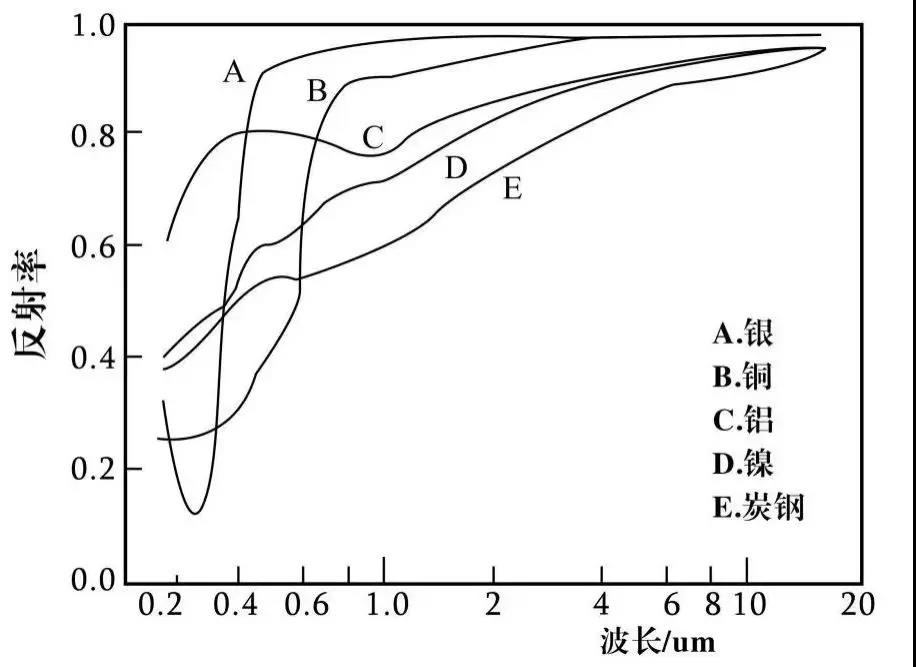

圖6  反射率與波長的關系圖

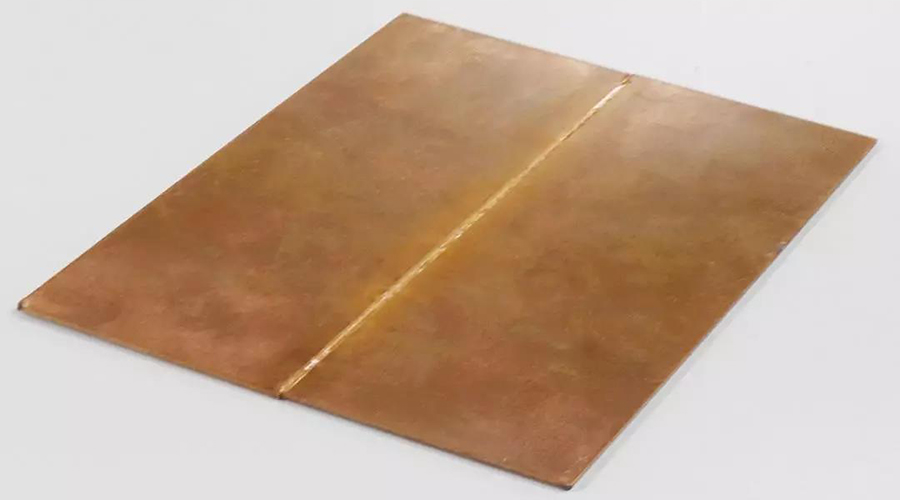

圖7  2mm紫銅拼焊效果圖

  黃銅由于鋅含量高，激光焊接時鋅元素的蒸發燒損，易造成氣孔、焊縫凹陷及焊縫焊接過程不穩定等缺陷（如圖8）。

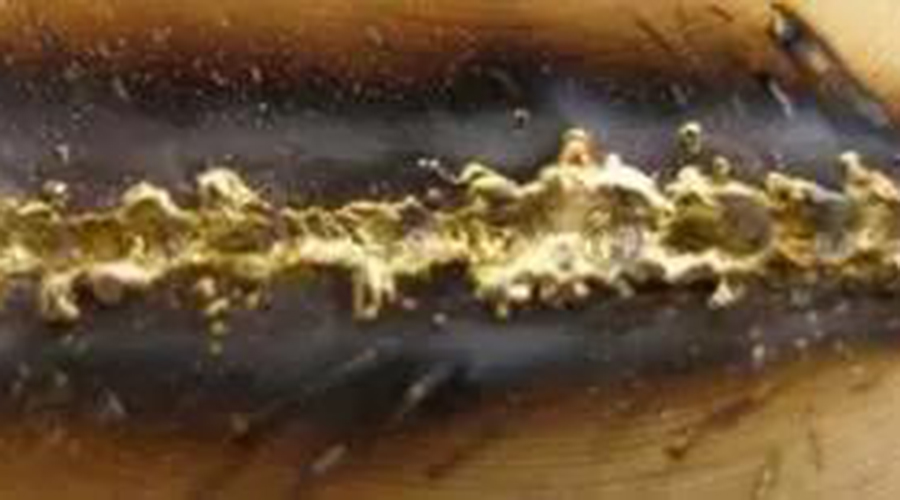

圖8  黃銅焊接缺陷

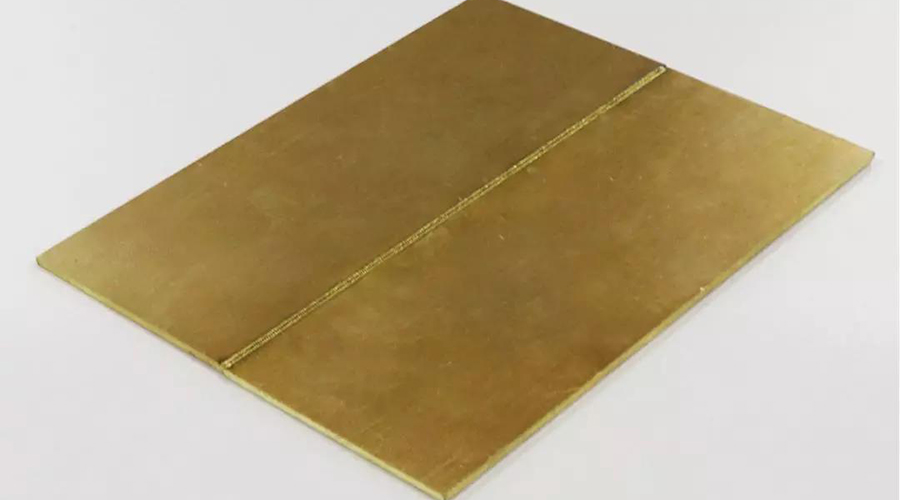

圖9  黃銅焊接效果圖

  使用DK-YSM2000AR單?？垢叻催B續光纖激光器搭載擺動焊接頭，通過調整焊接功率和擺動參數等工藝條件，可以有效的避免焊接過程中的氣孔、飛濺等問題（如圖9），實現黃銅的近無缺陷焊接。實驗表明，DK-YSM2000AR單?？垢叻催B續光纖激光器焊接黃銅的最大深度可達4mm，焊接質量和工藝窗口遠高于傳統的多模光纖激光器。
